Elementos de la interfaz NetinDS

La estructura de la interfaz de NetinDS está compuesta por diferentes elementos informativos y de navegación, pantallas para la visualización de información a través de tablas, gráficos, etc. y mensajes de acción.

Dado el gran volumen de información, parámetros y datos que NetinDS recoge de todos los dispositivos del sistema, las pantallas básicas de la web presentan una selección de esta información para facilitar su representación y su comprensión por parte del usuario, y hacer más amigable y agradable su visualización.

El usuario con rol de Administrador de Configuración puede modificar y ampliar los parámetros que se muestran en las distintas pantallas, tablas y gráficos básicos de NetinDS, adaptando la información que presentan a las necesidades y preferencias de sus usuarios.

Cabecera

Logotipo de NetinDS

Situado a la izquierda de la cabecera, navega a la pantalla de Alarmas.

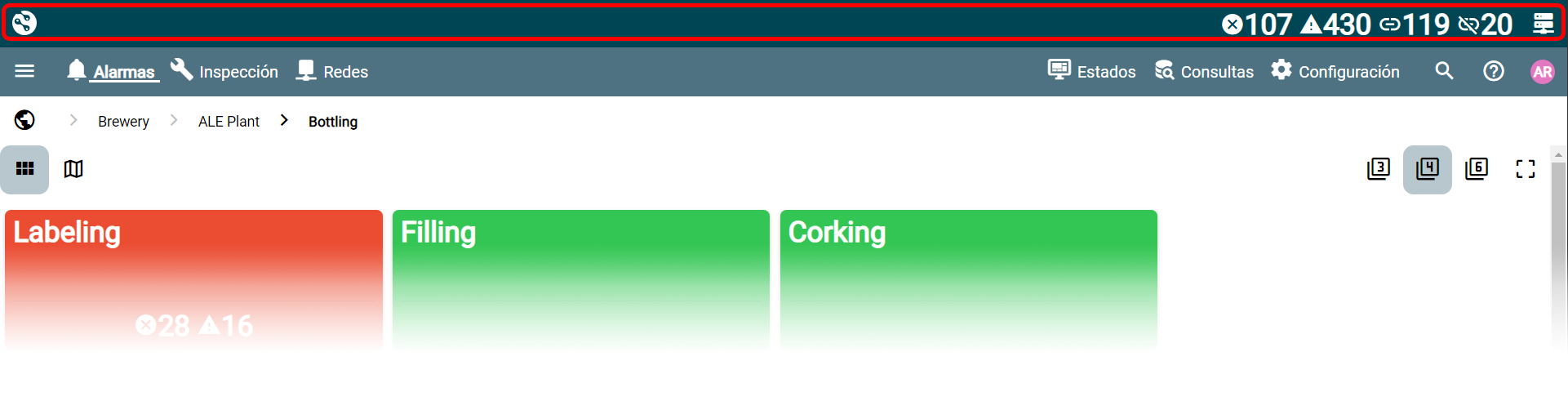

Iconos de estado

Situados a la derecha de la cabecera, facilitan información gráfica y resumida sobre el estado general del sistema:

• Alarmas de tipo Error activas en el sistema .
• Alarmas de tipo Advertencia activas en el sistema .
• Agentes:
  • Conectados al sistema .
  • Desconectados del sistema .
• Estado del servidor:
  • Correcto .
  • Fallo .

Menú de Navegación

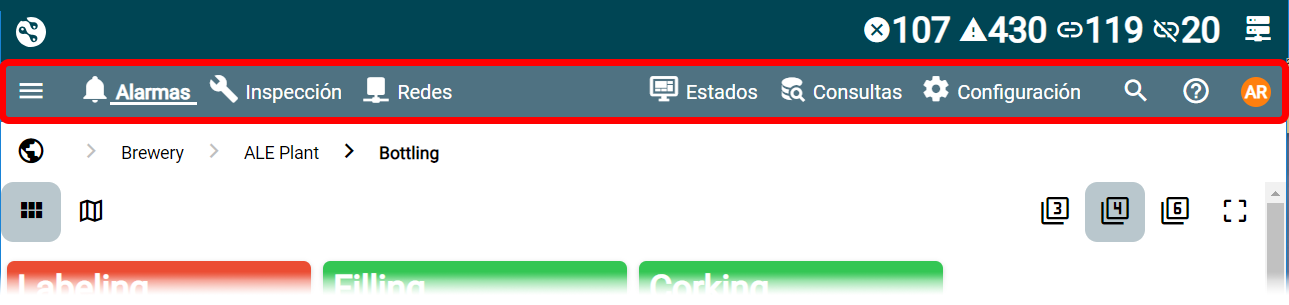

Es el menú principal que aparece en la parte superior de todas las pantallas de NetinDS para dar acceso a las áreas principales del sistema.

Los elementos disponibles en el Menú de Navegación dependerán del rol de la persona que inicia sesión (Administrador de Usuarios, Administrador de Configuración o Usuario).

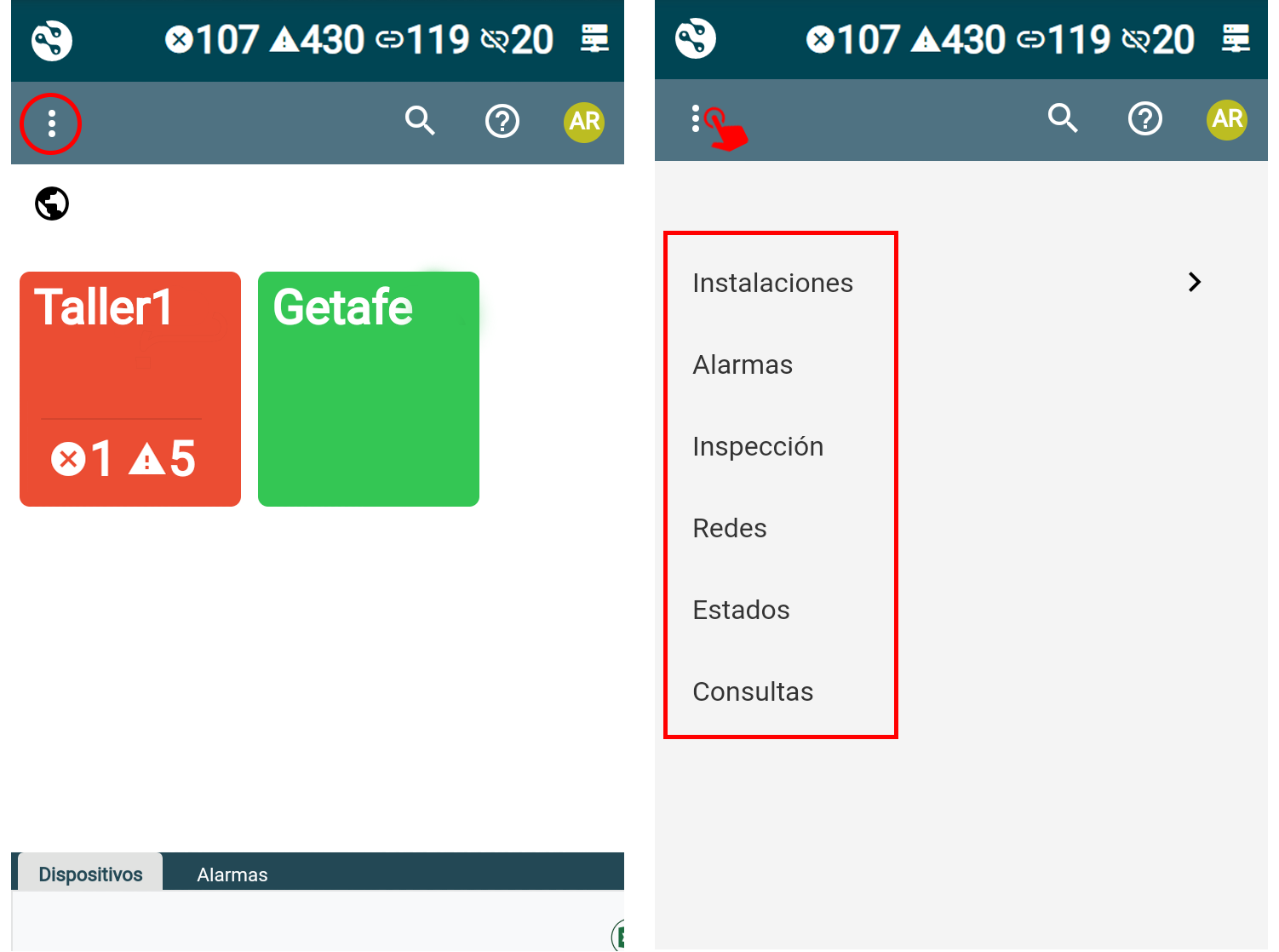

Cuando la pantalla del navegador se reduce mucho o se visualiza la web de NetinDS en un dispositivo móvil (tableta o teléfono), las opciones del menú de navegación se ocultan bajo el icono y aparecen en un desplegable al hacer clic sobre él.

Área del Perfil de Usuario

Mediante el icono que se encuentra a la derecha de la barra del menú de navegación se accede al área de Perfil de usuario.

El usuario puede cerrar la sesión haciendo clic en la opción "Desconexión" del desplegable.

Ayuda

El icono navega a la web de documentación de Netin, donde encontrará toda la información sobre los productos Netin, manuales de usuario, instrucciones e informaciones legales.

Buscador

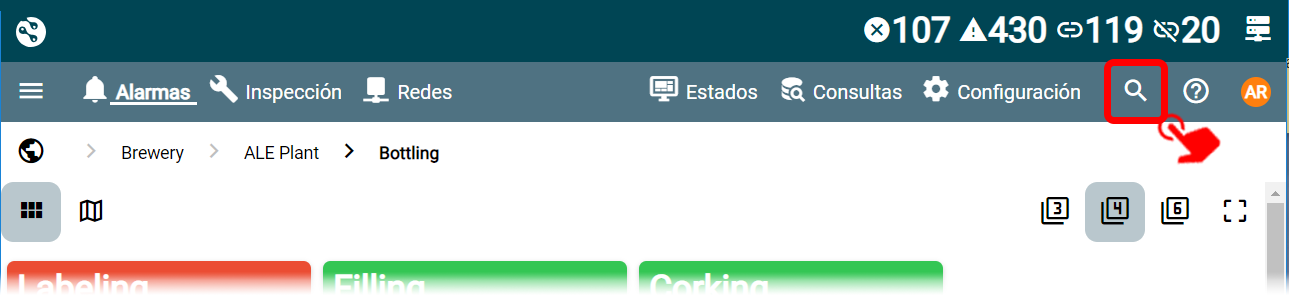

Permite realizar búsquedas sobre la base de datos del sistema y acceder desde sus resultados a información sobre dispositivos, localizaciones e instalaciones, direcciones IP, etc.

Al hacer clic sobre el icono se despliega una caja de texto hacia la izquierda para introducir los términos de búsqueda.

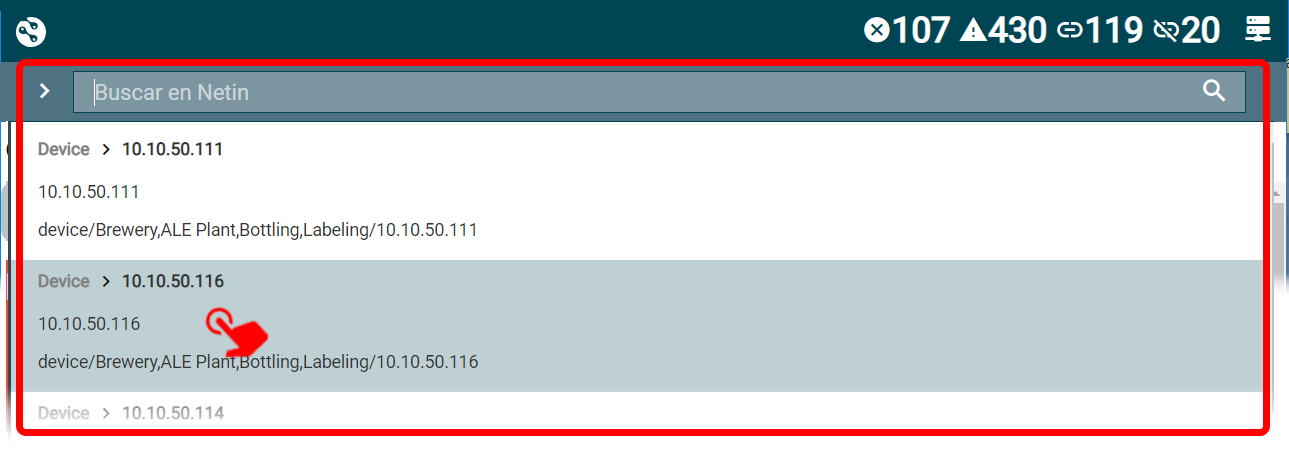

Debajo del buscador se abre un panel con el listado de resultados relevantes sobre los que se puede hacer clic para navegar a la ventana con la información correspondiente.

Menú de Configuración (usuario Administrador)

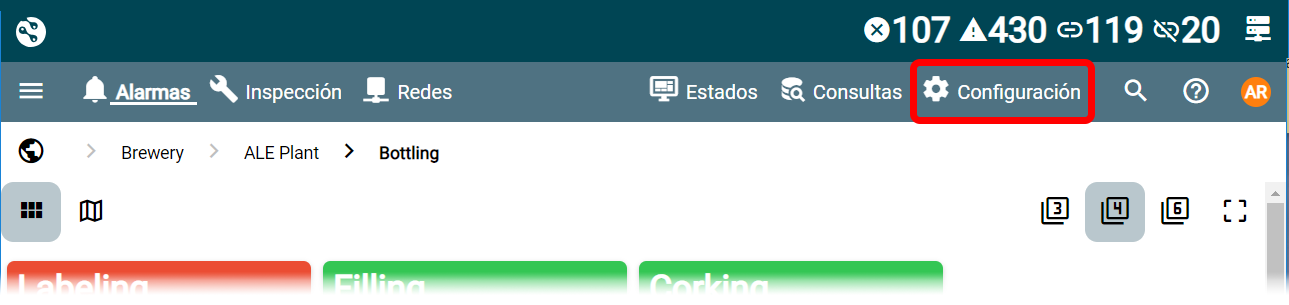

Este menú permite al usuario con rol Administrador de Configuración o Administrador de Usuarios acceder a los elementos configurables del sistema.

Info

Esta opción no aparece en el menú de navegación de los usuarios básicos.

Opciones del menú Configuración

• Localizaciones: desde esta opción el usuario con rol Administrador de Configuraicón puede crear, modificar y eliminar los elementos de la estructura de localizaciones/instalaciones del sistema.
• Wiki: desde esta opción el usuario con rol Administrador de Configuraicón puede subir y eliminar documentos e imágenes explicativos para la resolución de incidencias.
• Usuarios: desde esta opción el usuario con rol Administrador de Usuarios puede crear, modificar y eliminar cuentas de usuario.

Enlaces a pantallas

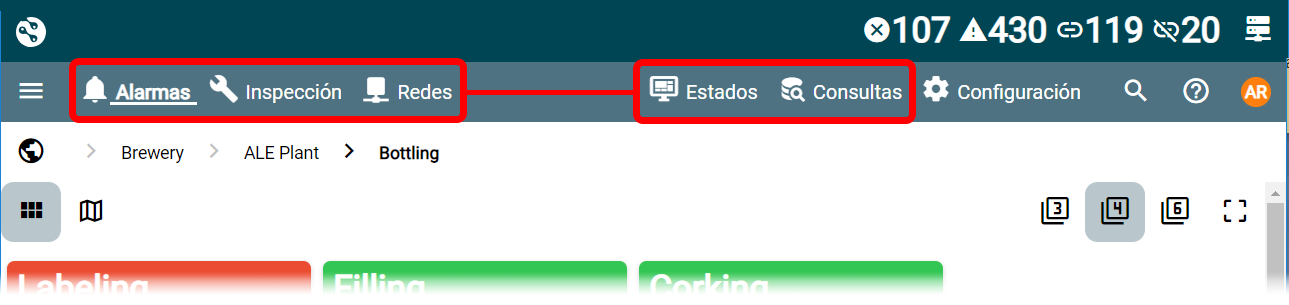

Los enlaces que aparecen en el menú de navegación permiten acceder a las pantallas que presentan la información sobre:

• Alarmas
• Inspección
• Redes
• Estados
• Consultas

Menú Selector de Localizaciones

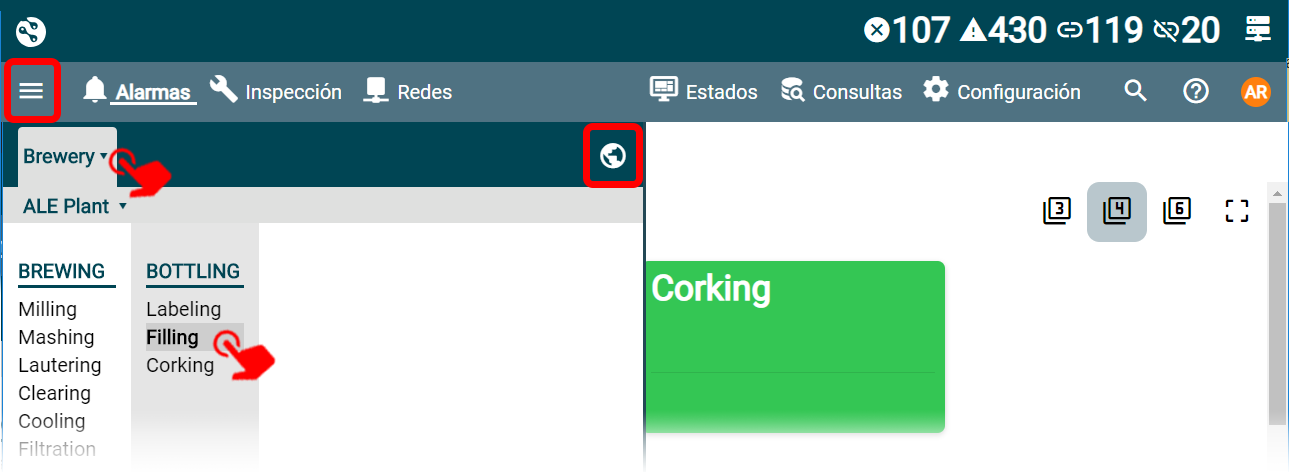

Haciendo clic en el icono que aparece a la izquierda en el menú de navegación, se despliega la estructura de localizaciones definida en el sistema.

El panel de localizaciones permite navegar por los diferentes niveles haciendo clic sobre las flechas () y los nombres que se sombrean según se pasa el ratón sobre ellos.

El icono , que se encuentra a la derecha del desplegable, permite seleccionar las localizaciones que forman el primer nivel organizativo.

La selección de una localización o instalación determinada mostrará, por ejemplo, la información de alarmas para esa localización.

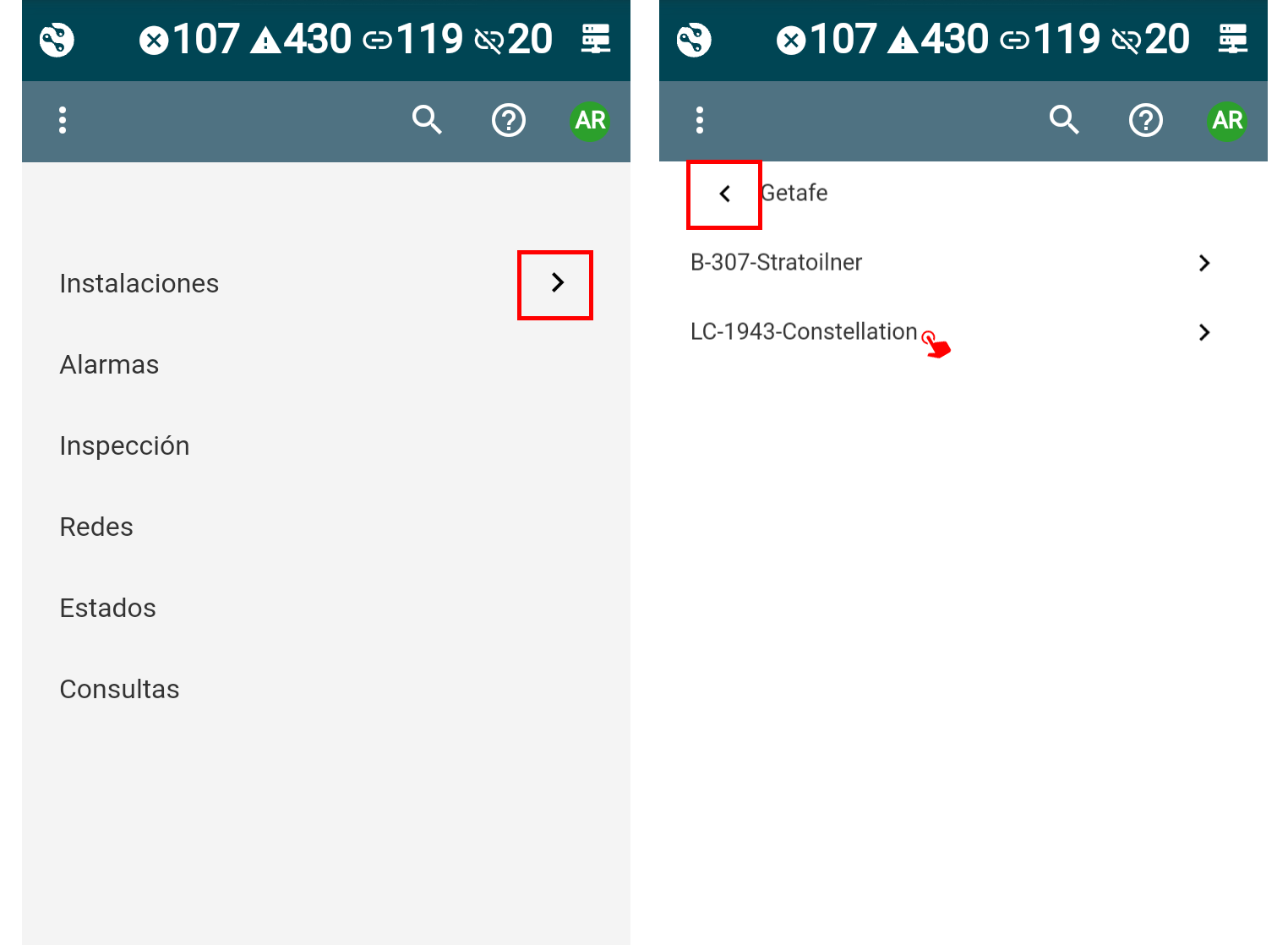

Cuando el menú de navegación no es visible por el tamaño reducido de la pantalla, la estructura de localizaciones se despliega progresivamente, una vez abierto el menú con el icono , haciendo clic en el icono de cada nivel. Para volver a un nivel superior, hacer clic en el icono . Para seleccionar una localización determinada, hacer clic en su nombre.

Info

Ver el apartado "Localizaciones" para su definición y configuración.

Área de visualización de información

El área de la pantalla que queda bajo la cabecera y el menú de navegación muestra información en función del enlace seleccionado en el menú de navegación, o de la opción elegida en los menús desplegables.

Al iniciar sesión se muestra por defecto la pantalla de Alarmas.

Línea de migas de pan (Breadcrumbs)

Este elemento se encontrará presente en la parte superior de todas las pantallas en las que el usuario necesite conocer para qué elemento de la estructura de localizaciones se está mostrando información.

Muestra, en una línea, la jerarquía de la localización o instalación previamente seleccionada por el usuario, y permite navegar haciendo clic en los nombres de los diferentes niveles, o haciendo clic en los separadores () que se despliegan para mostrar y poder acceder a las otras localizaciones o instalaciones existentes en ese nivel.

El icono navega al nivel más alto.

Elementos gráficos de visualización de información

Los elementos gráficos permiten visualizar de forma sencilla y rápida la información del sistema representándola por medio de tarjetas, mapas, gráficos y topologías, y aplicando códigos de color e iconos informativos para facilitar su comprensión.

La elección del modo de visualización en tarjetas o mapa se realiza mediante los botones selectores que aparecen a la izquierda de la pantalla bajo la línea de migas de pan.

Tarjetas

Cada tarjeta representa gráficamente una localización/instalación de la estructura del sistema.
Este modo de visualización permite al usuario elegir, con los botones de selección de tamaño que aparecen a la derecha de la pantalla:

• El número de tarjetas que se mostrará por fila (tres, cuatro o seis).
• Desplegar el área de visualización de información a pantalla completa (desaparecen los iconos de estado de la cabecera y el menú de navegación).

Mapas

Un mapa es una imagen que representa la estructura de localizaciones en una superficie bidimensional, facilitando la ubicación física de las alarmas.

El mapa se ajusta al tamaño de la pantalla, por lo que es posible que parte de la información aparezca al pasar el ratón sobre las distintas localizaciones.

Cada tarjeta o zona del mapa presenta la siguiente información:

• Título: nombre de la localización.
• Color: varía en función de las alarmas que tenga esa localización/instalación:
  • Verde: no hay avisos de alarma.
  • Amarillo: hay avisos de alarma de tipo advertencia.
  • Rojo: hay avisos de alarma de tipo error.

• Número y Tipo de aviso: icono del tipo de aviso y número de alarmas de cada uno.

  • Alarmas de tipo Error .

  • Alarmas de tipo Advertencia .

Tanto las tarjetas como los mapas permiten navegar, haciendo clic sobre ellos, hacia los niveles inferiores de la estructura de localizaciones. Para volver a un nivel superior utilizar la Línea de migas de pan (Breadcrumbs) o el Menú Selector de Localizaciones.

Topologías

La topología es la representación gráfica de los dispositivos y las conexiones que forman una red.

NetinDS utiliza las topologías para mostrar todos los elementos interconectados que forman el último nivel de la estructura del sistema.

Cada dispositivo o nodo de la red se representa por una tarjeta con la siguiente información:

• Nombre del dispositivo.
• Tipo de dispositivo.
• Dirección IP del dispositivo.
• Icono de tipo de equipo.

Las conexiones entre dispositivos se representan con una línea continua entre nodos. Al poner el ratón sobre ellas se muestra una etiqueta con la siguiente información:

• Identificador del puerto de salida.
• Identificador del puerto de entrada.

Tanto las tarjetas (nodos) como las líneas (conexiones) y los grupos se representan con el código de color de Netin:

• Verde: no hay avisos de alarmas.
• Azul: hay avisos de alarmas de tipo Informativo.
• Amarillo: hay avisos de alarmas de tipo Advertencia.
• Rojo: hay avisos de alarmas de tipo Error.

Las topologías permiten al usuario diferentes formas de interacción con la información que presentan:

• Seleccionar dispositivos y conexiones colocando el ratón sobre ellos. El resto de la topología se desvanece ligeramente destacando la selección.
• Ordenar los elementos alineándolos respecto a una cuadrícula que aparece pulsando el icono y se oculta con el icono .
• Hacer zoom para ampliar , reducir o ajustar la topología a la pantalla.
• Ver la topología a pantalla completa con el icono . Para salir de este modo usar la tecla ESC.
• Contraer todos los grupos creados en la topología.
• Expandir todos los grupos creados en la topología.
• Contraer o Expandir un grupo determinado, haciendo doble clic sobre uno de sus nodos para contraerlo o sobre la tarjeta del grupo para expandirlo.
• Guardar la ordenación de nodos y grupos realizada por el usuario.

Grupos

Los dispositivos de una red se pueden organizar en grupos para facilitar la visualización de la topología:

1. Hacer clic en el icono que aparece a la izquierda bajo la línea de migas de pan (Breadcrumbs).
2. Se despliega el panel para la creación, edición y eliminación de grupos.
   Para cerrar el panel hacer clic en el icono .

Para crear un grupo:

1. Una vez desplegado el panel Grupos, hacer clic en el botón

2. En la caja de texto de la ventana Nuevo grupo, escribir el nombre del grupo y hacer clic en el botón Aceptar. Si el nombre del grupo ya existe la caja de texto se perfila en color rojo y el botón Aceptar aparece desactivado.



3. En el panel Grupos aparece el nombre del nuevo grupo.

Para añadir dispositivos al grupo

1. Una vez desplegado el panel Grupos, hacer clic en el grupo al que se quieren añadir dispositivos.
2. Hacer clic en el icono Añadir.

3. En la ventana Añadir dispositivo a ......, hacer clic en el icono de la caja de texto para abrir el desplegable con la lista de los dispositivos sin agrupar de la topología.



4. Seleccionar un elemento y hacer clic en el botón Aceptar. Repetir los pasos para añadir tantos dispositivos como se necesite.

Para eliminar un dispositivo del grupo:

1. Una vez desplegado el panel Grupos, hacer clic en el grupo del que se quieren eliminar dispositivos.
2. En el listado de nodos que forman el grupo, hacer clic en la X del dispositivo que se quiera eliminar.
3. El dispositivo desaparece del listado.

Para cambiar el nombre del grupo:

1. Una vez desplegado el panel Grupos, hacer clic en el nombre del grupo que se quiere modificar.
2. Hacer clic en el icono .

3. En la ventana Cambiar nombre a ......., escribir el nuevo nombre y hacer clic en el botón Aceptar. Si el nombre del grupo ya existe la caja de texto se perfila en color rojo y el botón Aceptar aparece desactivado.



Para eliminar un grupo:

1. Una vez desplegado el panel Grupos, hacer clic en el grupo que se quiere eliminar.
2. Hacer clic en el icono .
3. En la ventana Eliminar grupo, hacer clic en el botón Aceptar.

4. El grupo desaparece del listado.



Gráficos

NetinDS utiliza diferentes tipos de gráficos para presentar información adicional de las alarmas del sistema y KPIs, por ejemplo, en la ventana de diálogo de Alarma y en el panel de Dispositivo.

Tablas

La web de Netin DS presenta gran parte de su información en forma de tablas ya que permiten visualizar grandes cantidades de datos de manera clara y compacta.

Estas tablas permiten al usuario interactuar con la información que presentan de distintas formas:

Pestañas

Cuando la opción seleccionada en el menú de navegación puede presentar la información desde distintas perspectivas en diferentes tablas, estas se organizan en pestañas.

Las pestañas permiten cambiar rápidamente de una tabla a otra, seleccionando el enfoque informativo que más interese al usuario en cada momento.

Ordenación

Las columnas de las tablas se pueden ordenar alfabéticamente haciendo clic en el título. Una flecha hacia arriba o hacia abajo swap_vert indica si este orden es ascendente o descendente.

Filtros

Los filtros son consultas temporales que permiten limitar la cantidad de información que presenta una tabla aplicando un criterio o combinación de criterios en una columna determinada.

Cuando se aplica un filtro, la información de la tabla se actualiza mostrando solo las filas que cumplen los criterios definidos.
El icono de la columna que tiene el filtro aparece destacado en color azul.

1. Hacer clic sobre el icono .
2. En el desplegable:
   • Seleccionar el tipo de filtro que se quiera aplicar.
   • Escribir el texto a filtrar. Si se quiere combinar con otro filtro:
     • Seleccionar el operador que se quiera usar.
     • Escribir el texto del segundo filtro.
   • Hacer clic sobre el botón Filter.
3. La tabla se actualiza con la información filtrada.

Para anular/quitar el filtro:

1. Hacer clic sobre el icono .
2. Hacer clic sobre el botón Clear.
3. La tabla se actualiza con la información sin filtrar.

Tipos de filtros

Los tipos de filtros que se pueden aplicar en una columna dependen del tipo de datos que contenga.

Filtro	Datos	Descripción
Is equal to	Texto/Fecha	El contenido de la celda tiene que ser exactamente igual a la cadena de caracteres definida en el filtro, no puede contener ningún otro valor.
Is not equal to	Texto/Fecha	El contenido de la celda no puede ser igual a la cadena de caracteres definida en el filtro.
Contains	Texto/Fecha	La cadena de caracteres introducida en el filtro es parte del contenido completo de la celda.
Does not contain	Texto/Fecha	La cadena de caracteres introducida en el filtro no es parte del contenido completo de la celda.
Starts with	Texto/Fecha	El contenido de la celda empieza con la cadena de caracteres introducida en el filtro.
Ends with	Texto/Fecha	El contenido de la celda termina con la cadena de caracteres introducida en el filtro.
Is null	Texto/Fecha	Este campo no existe en el equipo.
Is not null	Texto/Fecha	Este campo existe en el equipo.
Is empty	Texto	La celda está vacía.
Is not empty	Texto	La celda tiene contenido.

Operadores

Los operadores disponibles para combinar filtros son:

Operador	Descripción
AND	Filtra los resultados que incluyan las dos condiciones de los dos filtros, ambas tienen que aparecer para que se ejecute la consulta.
OR	Filtra los resultados que incluyan una de las dos condiciones de los filtros.

Detalles bajo demanda

Es posible que los elementos de la información que presentan ciertas tablas en sus filas o celdas permitan, haciendo clic sobre ellos:

• Navegar a otras pantallas.
• Desplegar tablas adicionales con información relacionada.
• Abrir ventanas emergentes de diálogo.

Botones de acción

Permiten realizar determinadas acciones sobre tablas enteras, filas seleccionadas en una tabla, filas individuales o elementos de listados. La disponibilidad de estos botones dependerá de la pantalla y del rol del usuario que inicia sesión.

Botón	Nombre	Descripción
	Exportar a Excel	Descarga un archivo Excel con la información que presenta la tabla.
	ACK	Cambia el estado de todas las alarmas de la tabla de "Inicial" a "ACK", mostrando la hora en la que se registra el cambio de estado para cada alarma.
	ACK	Cambia el estado de cada alarma individualmente de "Inicial" a "ACK"y muestra la hora en la que se registra el cambio.
	Eliminar	Elimina el elemento seleccionado en un listado o tabla. Esta opción solo está disponible para el usuario Administrador.
	Editar	Abre la ventana de edición de datos de un elemento seleccionado en un listado. Esta opción solo está disponible para el usuario Administrador.
	Diálogo	Abre la ventana Diálogo de Alarma.

Herramientas de navegación

• Barra de desplazamiento (Scroll): aparece en el lateral derecho de la tabla y permite desplazarse verticalmente por ella.
• Paginación: botones situados en el pie de la tabla que permiten navegar hacia delante o hacia atrás, cargando nueva información. A la derecha aparece el número total de filas de la tabla y el intervalo mostrado en cada página.
